排水细节图解｜六种排水处理方式分享

来源： 微信公众 Hallo设计能量站 侵删

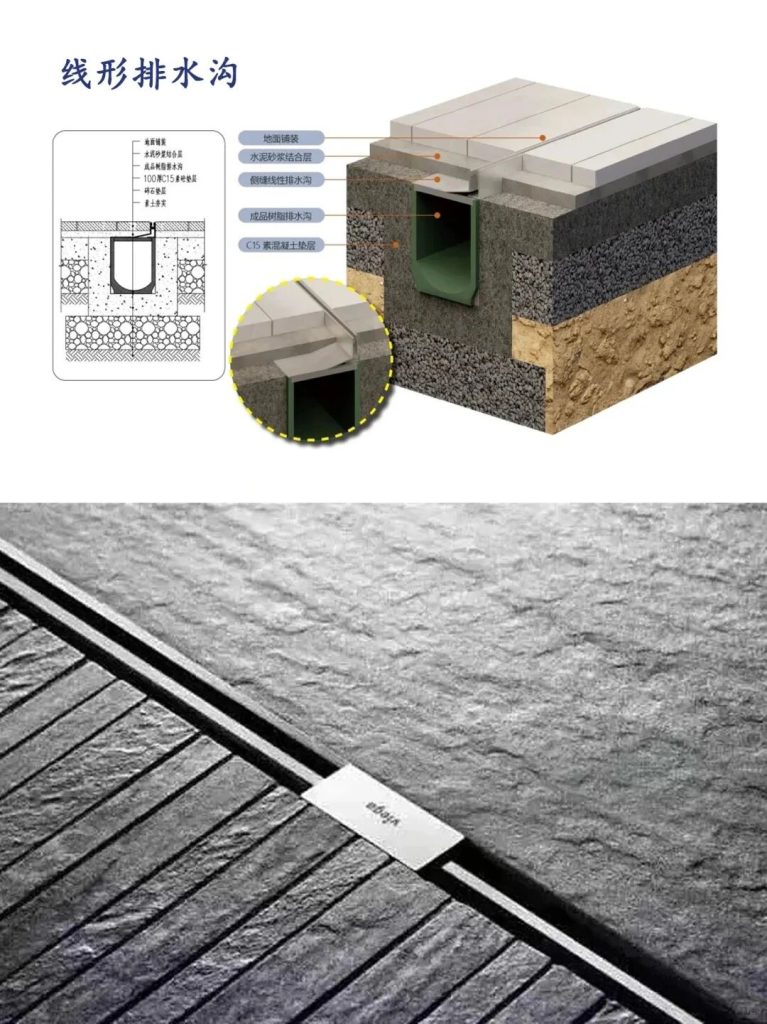

1、线形排水沟

优点：排水效率高，可连续截水；施工简单，找坡容易；盖板形式多样（如缝隙式、格栅式），能与地面铺装自然衔接，景观整体性强；维护方便，内壁光滑易清理。

缺点：成本相对较高；对施工精度要求高，需确保坡度均匀。

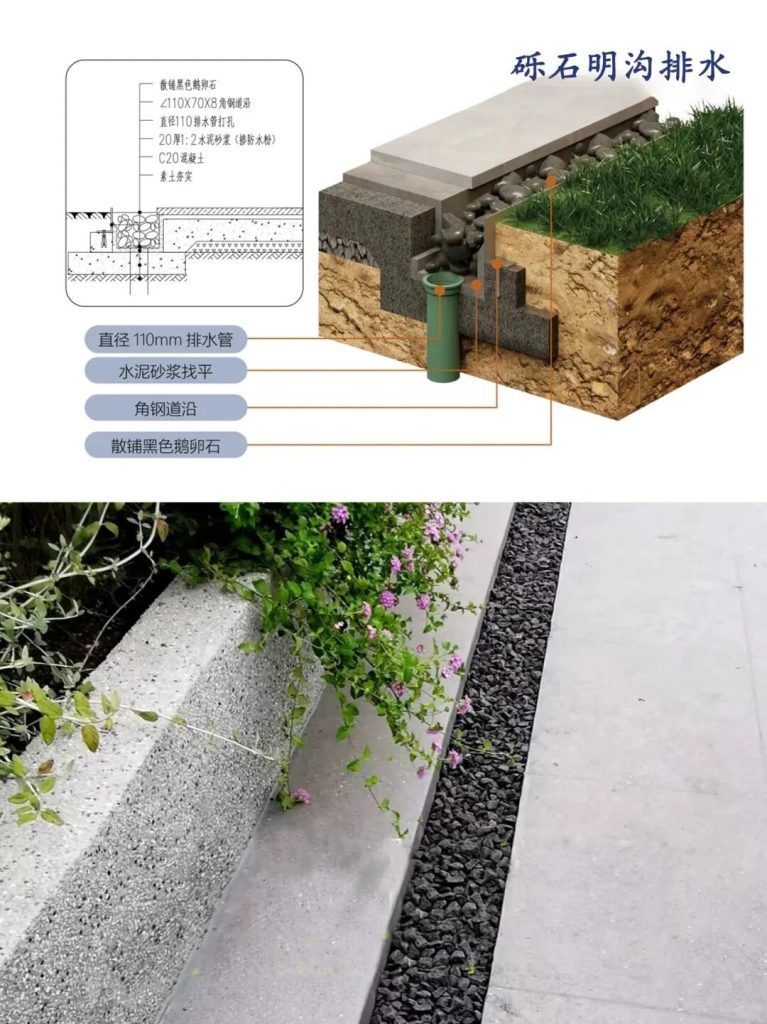

2、砾石明沟排水

优点：自然美观，能融入庭院、公园等自然风格景观；施工简便，可快速排水；砾石层兼具过滤功能，减少杂物进入。
缺点：暴露在外易积落叶、泥沙，需频繁清理；景观风格受限（偏自然粗犷，不适合现代极简风格）；冬季可能因结冰影响排水。

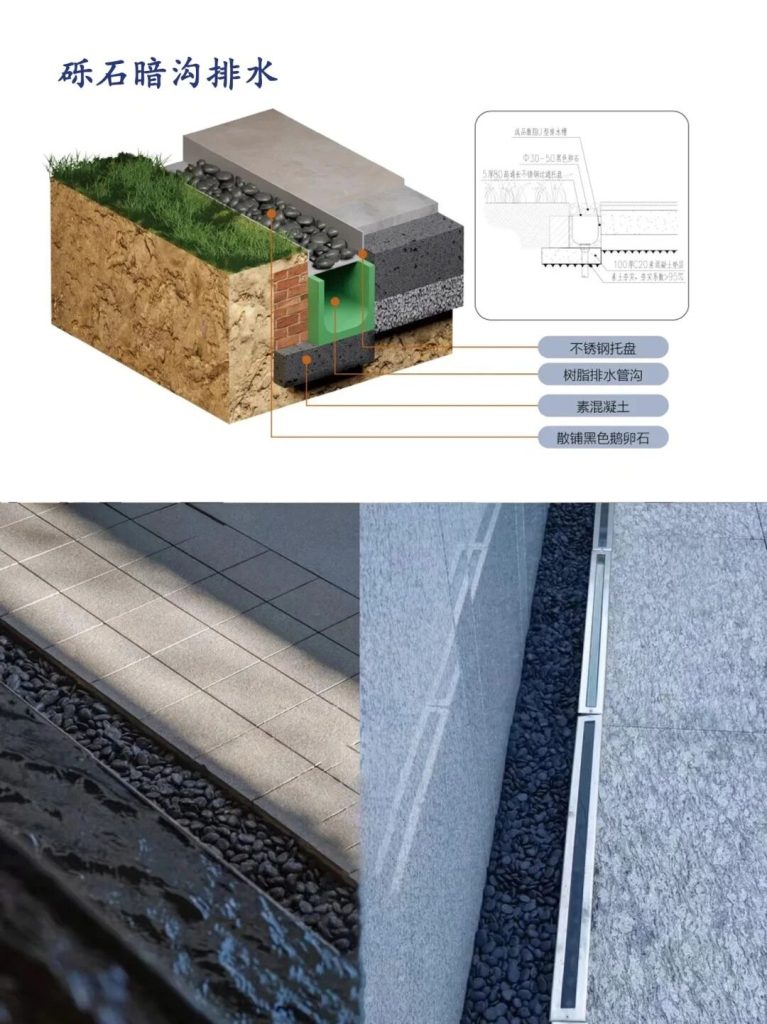

3、砾石暗沟排水

优点：排水与过滤结合，有效疏导地下渗水；造价灵活（可根据预算调整砾石填充量）；埋地设计不影响地面铺装，节省空间。
缺点：需要一定埋深（通常 50–80cm），施工开挖量较大；表层砾石风格偏粗犷，对景观精致度要求高的场景不适用；长期易被泥土堵塞，需定期维护。

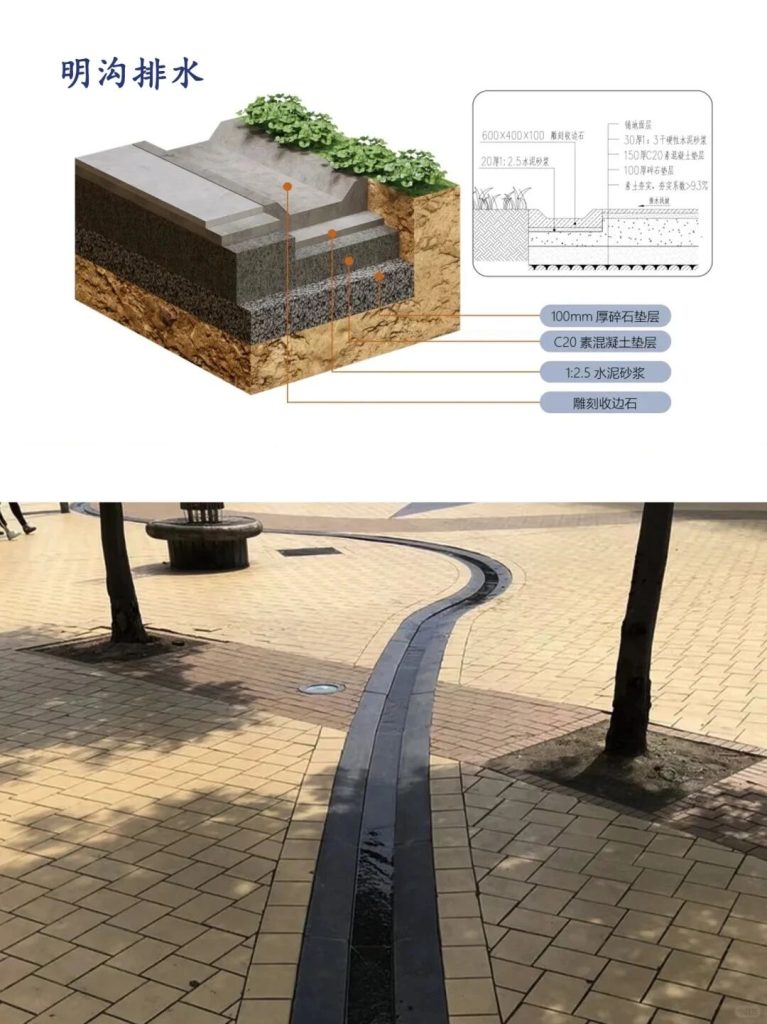

4、明沟排水

优点：结构简单，施工成本低；排水直接、不易积水；敞口设计易清理杂物。
缺点：占用地面空间，影响景观整洁度；沟渠易生长杂草或坍塌，需定期维护；视觉效果较突兀，破坏地面整体性。

5、暗沟排水（格栅盖板式）

优点：隐藏式设计，地面整洁美观；排水效率高，适合大面积硬铺装（如广场、商业街）；格栅盖板承重性强，可满足车辆通行需求。
缺点：施工复杂，需精准控制坡度和管道埋深；一旦堵塞，维修需开挖地面，成本较高；格栅缝隙易卡杂物，需定期清理。

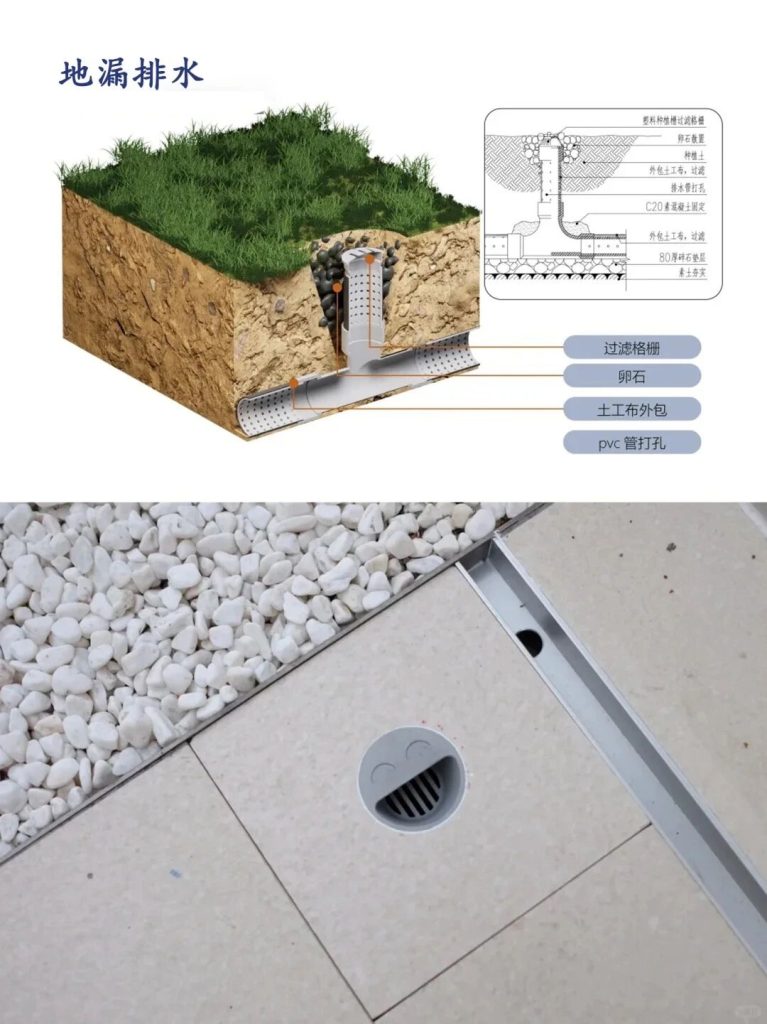

6、地漏排水

优点：安装灵活，适合小面积局部集水（如露台角落、盆栽下方）；节省空间，不影响地面铺装完整性。
缺点：排水效率有限，无法应对大面积暴雨；易被落叶、泥沙堵塞，需频繁清理；单点排水易导致地面局部积水。

总结：

• 选择排水方式时需结合景观风格、排水需求、预算和维护成本：
• 追求美观与效率：选线形排水或暗沟排水（格栅式）；
• 自然风格庭院：选砾石明沟 / 暗沟；
• 局部小面积排水：选漏斗排水；
• 低成本快速排水：选明沟排水。
